渲染图里的彩蛋，马斯克的回应
8月6日，特斯拉和SpaceX官宣世界最大芯片厂Terafab开工，一张概念渲染图静静展示在X上。
长条形的巨型厂房，正中央有个醒目的圆形结构。有人盯着看了半天，忍不住画了个箭头问：“下面是不是藏了个粒子加速器？”
下一秒，e/acc创始人Beff直接跳出来：“看起来像同步辐射加速器——马斯克是不是要搞基于自由电子激光的EUV光刻机了？”
马斯克本人出现了。
（展开是Free Electron Laser For The Win）
网友瞬间炸锅。有人翻译成“自由电子激光赢麻了”，有人盯着那张渲染图笑出声：“原来彩蛋藏得这么明显，我们居然现在才发现”，还有人灵魂追问：“这是否意味着ASML要完蛋了?”
一夜之间，Terafab的夜景渲染图，从“酷炫大厂房”变成了“粒子加速器+光刻光源”的公开暗示。
“自由电子激光”
先把这个听起来很科幻的词说清楚。
普通激光，靠的是原子或分子里被“绑着”的电子在能级之间跳来跳去，放出特定波长的光。波长固定，功率也有上限。
自由电子激光（Free Electron Laser，简称FEL）完全不同。
它把电子加速到接近光速，然后让这群高速电子穿过一排特殊的磁铁（叫Undulator波荡器）。磁铁强迫电子左右扭动、上下晃动。电子一扭动，就发出光。
因为电子是“自由”的、没被原子束缚的，所以波长可以靠调节电子能量或者磁铁强度随意调整。想要红外、紫外、甚至极紫外（EUV）13.5纳米，都能调。
而且发出的光特别亮、特别干净、特别连贯。
这些光，就是芯片厂最缺的“EUV光源”。

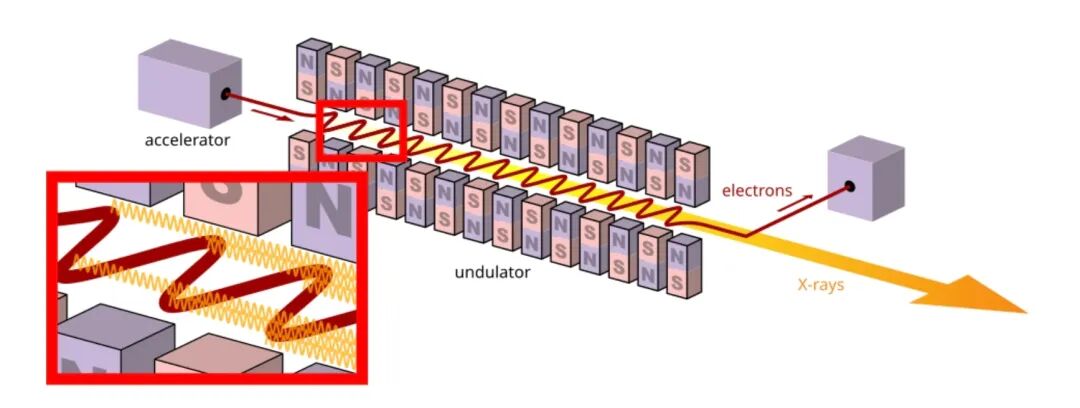

自由电子激光的核心——波荡器示意图为什么光源这么重要？

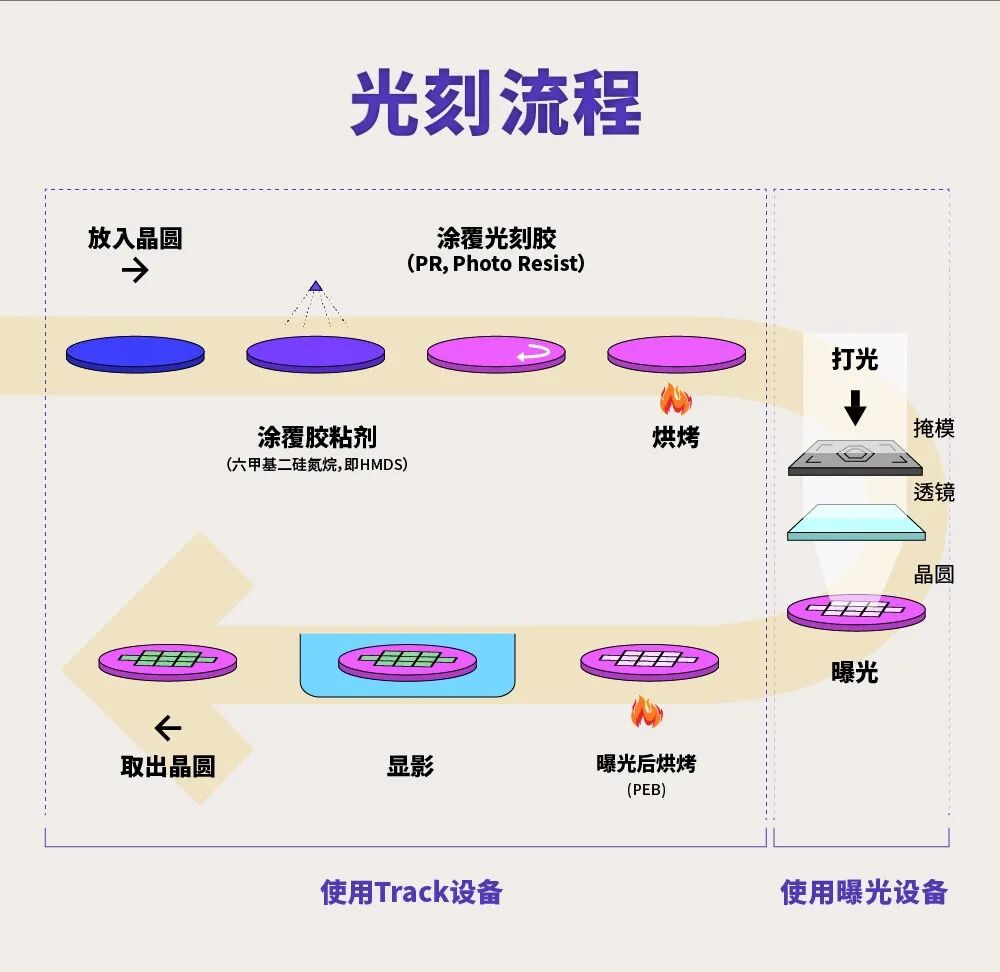

芯片制造里最关键的一步叫光刻——用光把电路图案“印”到硅片上，就像用投影仪放电影，但精度要精确到纳米级别。光的波长越短，能印出的线路就越细，一块芯片上就能塞进更多晶体管，性能也就越强。
目前全球最先进的量产工艺，用的就是13.5纳米的极紫外光（EUV）。问题在于：产生足够强、足够干净、足够稳定的EUV光，本身就是整个芯片产业链里最难、最贵、最卡脖子的环节之一。光源功率上不去，工厂每小时能处理的晶圆数量就上不去；光源不稳定或有污染，良率就会掉。
所以，谁能提供更好的EUV光源，谁就有机会直接改写先进芯片的产能天花板和成本结构。
https://news.skhynix.com/cn/bringing-hyperscale-onto-the-wafers-photo-technology-team/
ASML曾经放弃的那条路
目前全球最先进的芯片，靠的是荷兰ASML公司生产的EUV光刻机。
它的光源原理是：用超强激光去轰击液态锡滴，锡滴瞬间变成高温等离子体，等离子体发出13.5纳米的极紫外光。这叫LPP（激光产生等离子体）。
8月5日，台积电TSM发布了一段来自其美国亚利桑那工厂的视频，展示ASML的EUV光刻机在印刷下一代芯片
这套系统已经量产多年，支撑了7纳米、5纳米、3纳米乃至更先进节点。但它有几个硬伤：
* 功率提升越来越难
* 锡碎屑会污染镜子，需要不断清理
* 每台光刻机都要配一套独立光源，成本高、效率有上限
有趣的是，ASML自己在2000年代初期其实认真研究过自由电子激光。
当时他们和合作伙伴一起评估过用粒子加速器产生EUV的方案。结论很现实：加速器太大，需要单独一座建筑；一台中央光源如果坏了，多条产线一起停；可靠性、维护、与现有晶圆厂布局的匹配度都不如锡滴方案。2015年前后，ASML正式放弃FEL路线，全力押注锡滴等离子体。
这个决定在当时是理性的。
但Terafab不是普通晶圆厂。
它是从零开始设计的巨型项目，面积可能达到上亿平方英尺（约3公里见方）。厂房本身就可以把大型加速器环直接嵌进去。垂直整合让“中央光源宕机”的风险可以被冗余和内部快速响应化解。内部对AI芯片的需求量级（Optimus、Robotaxi、轨道数据中心）也足以支撑一台超高功率共享光源服务几十台扫描仪。
换句话说，ASML当年因为“太大、太集中、太冒险”而放弃的东西，恰恰是Terafab规模和风险偏好最适合做的东西。
如果真做成了，现有EUV光源的功率天花板、污染问题、以及设备交付周期，都会被绕开。
对光刻机技术来说，这不是小升级，而是光源路线的重新洗牌。

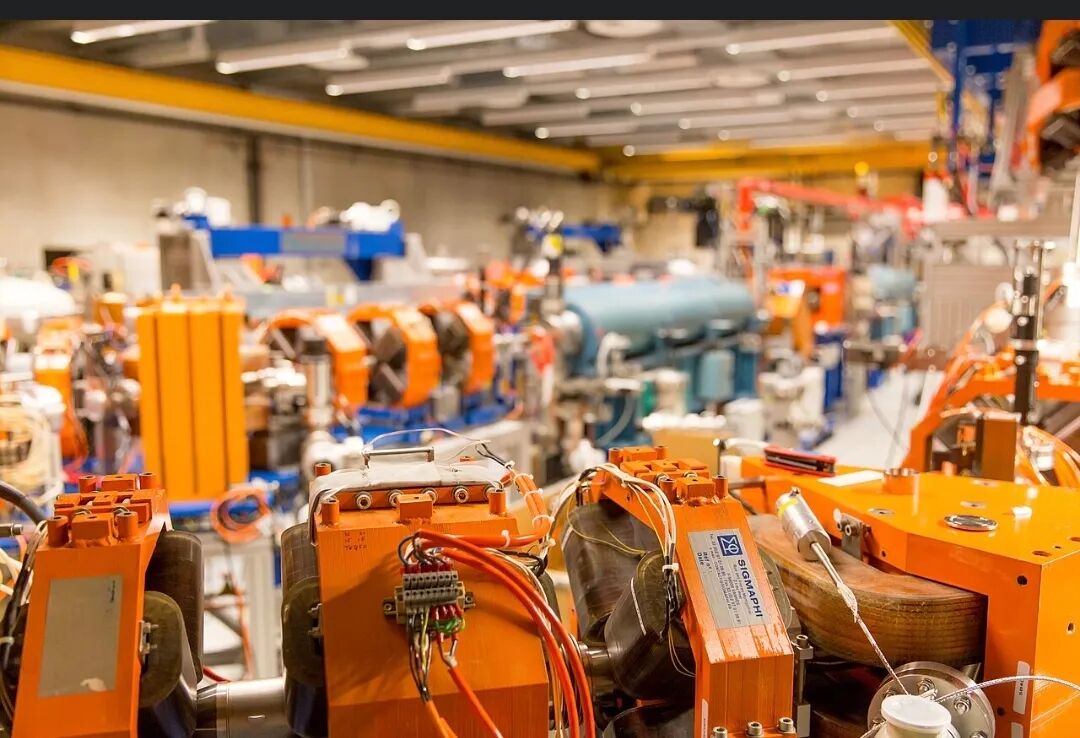

位于荷兰拉德堡德大学的自由电子激光装置FELIX
“光子进，芯片出”：马斯克的疯狂
回到几个月前的奥斯汀。
2026年3月21日，Seaholm电厂，马斯克发布Terafab时说了一段很关键的话：
“我们会在这座先进技术晶圆厂里，把做任何一种芯片所需的设备全部放进来——逻辑、存储、封装、测试，还有光刻掩膜。一个建筑里就能完成‘做掩膜→做芯片→测试→再改掩膜’的极速循环。据我所知，世界上还没有这样的地方。”
“我们会尝试很多疯狂的事情。因为你有这个快速迭代循环，你就能去推物理极限。”
他说“我确信有一些非常有趣的新物理会起作用，只是时间问题”。

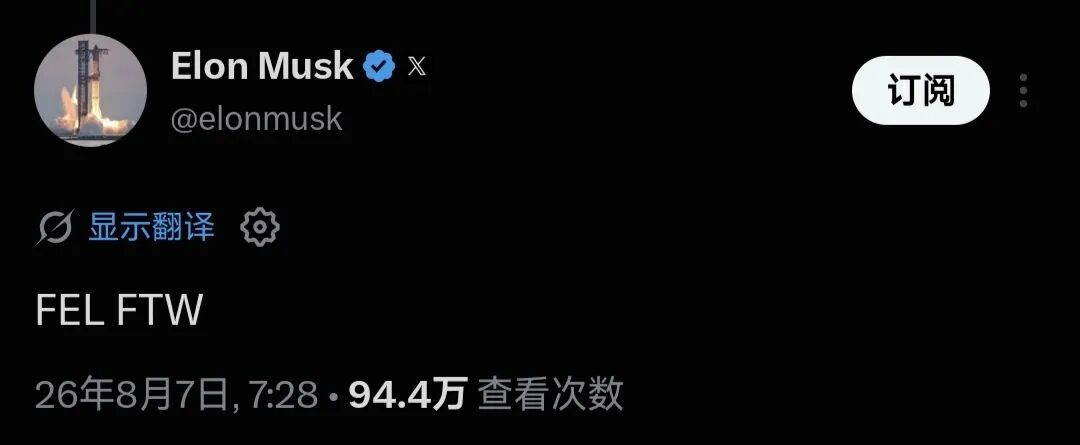

几个月后的X上，当网友把渲染图里的圆形结构和粒子加速器联系起来时，他只回了“FEL FTW”。
有人立刻补上了一句更形象的话：Photons in, chips out。
光子进去，芯片出来。
这和马斯克常说的特斯拉自动驾驶系统“光子进，控制出”是同一套第一性原理思维：把最底层的物理输入直接变成最终产品，中间环节越少越好。
如果自由电子激光真的成为Terafab的中央光源，它带来的不只是更高功率和更干净的光。它意味着：
* 光源从“每台机器一套”变成“整座工厂共享的公用设施”
* 光子通量可以大幅提升，晶圆产出量跟着跃升
* 锡污染消失，光学系统寿命和稳定性提升
* 波长可调，为未来更短波长节点留出空间
* 整个光刻环节第一次真正被芯片需求方自己掌控
这不是对现有ASML机器的小修小补，而是把“光从哪里来”这件事，从外部供应商手里夺回来，重新设计。
从德州的夜景渲染图，到2000年代荷兰实验室里被放下的FEL方案，再到2026年奥斯汀发布会上那句“我们会尝试很多疯狂的事情”，时间线在这里突然拧成了一股绳。
今年1月，马斯克在Moonshots播客里还说过一句更疯的话：
“我觉得现在这些先进晶圆厂把无尘室搞错了。我敢打赌，特斯拉会有一座2纳米的工厂，而且我能在里面一边吃芝士汉堡、一边抽雪茄。”
这句话当时被当成玩笑。但放在现在回头看，它和“FEL FTW”是同一套逻辑——不接受现有行业默认正确的东西，直接用第一性原理重写规则。
无尘室可以质疑，光源可以重做，光子进，芯片出，端到端解决问题。
